Installer la vidéosurveillance dans un immeuble haussmannien : comment résoudre les défis du câblage réseau

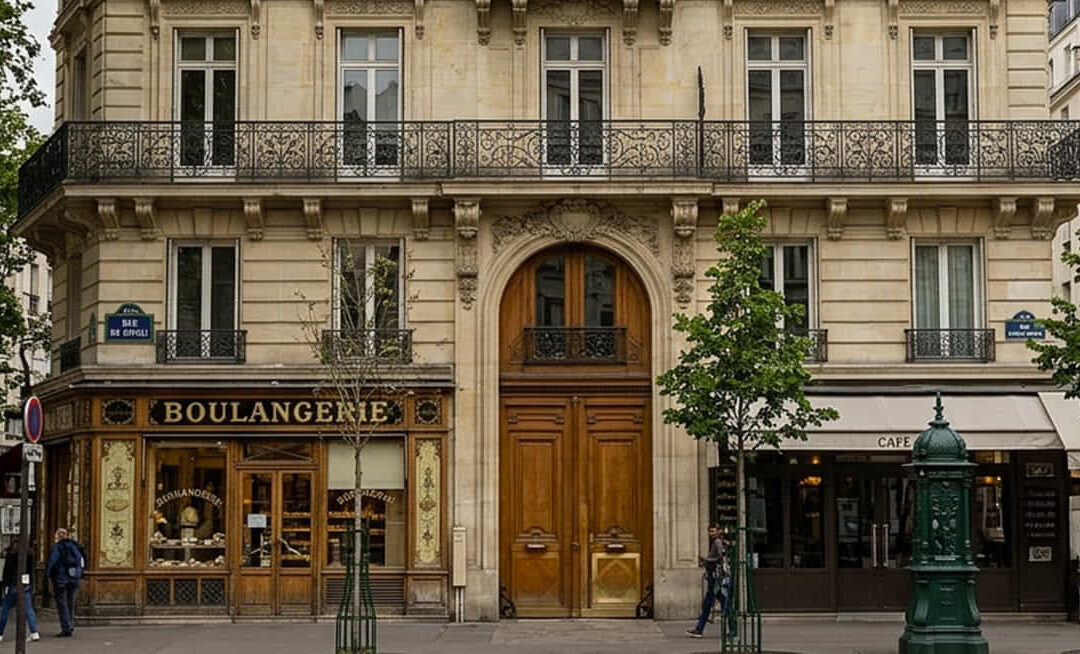

Pourquoi le bâti haussmannien complique le câblage réseau vidéo

Une installation de vidéosurveillance moderne repose presque toujours sur un réseau IP : les caméras sont reliées à un enregistreur (NVR) via des câbles Ethernet, et c'est ce même câble qui les alimente grâce à la technologie PoE (Power over Ethernet). Le principe est élégant — un seul câble pour la donnée et l'énergie — mais il suppose de pouvoir cheminer ce câble jusqu'à chaque caméra. C'est précisément là que l'immeuble haussmannien, construit pour l'essentiel entre 1853 et 1927, pose ses conditions.

Plusieurs caractéristiques propres à ce type de bâti compliquent le passage des câbles :

• Murs porteurs épais en pierre de taille ou en moellons : percer une façade ou un mur de refend de 50 à 70 cm d'épaisseur n'a rien d'anodin et nécessite un matériel adapté, parfois une autorisation préalable.
• Absence de faux plafonds et de gaines techniques : contrairement au tertiaire récent, il n'existe quasiment jamais de plénum ni de chemin de câbles existant pour faire transiter discrètement la fibre ou le cuivre.
• Moulures, corniches et parquets nobles : tout percement visible ou toute saignée mal pensée dégrade un décor patrimonial difficile, voire impossible, à restaurer à l'identique.
• Parties communes soumises à la copropriété : le hall, la cage d'escalier, la cour et la façade relèvent du règlement de copropriété, ce qui impose souvent un vote en assemblée générale avant toute intervention.
• Façades parfois protégées : dans certains arrondissements parisiens et secteurs sauvegardés, la façade peut être inscrite ou située dans le périmètre d'un monument historique, ce qui ajoute une couche d'autorisation administrative.

À ces contraintes s'ajoute une difficulté liée aux distances. Un immeuble haussmannien typique compte cinq à sept étages, plus les combles, le rez-de-chaussée et les caves. Or, le standard Ethernet impose une limite : au-delà de 100 mètres de câble cuivre entre l'équipement réseau et la caméra, le signal et l'alimentation PoE ne sont plus garantis. Sur un immeuble haut avec une caméra en toiture et un local technique au sous-sol, cette limite est vite atteinte, et le simple tracé du câblage devient un sujet d'ingénierie à part entière.

Les solutions de câblage adaptées aux immeubles anciens

Face à ces obstacles, l'expérience nous a appris qu'il n'existe pas de recette unique, mais une boîte à outils de techniques que l'on combine selon la configuration. L'objectif reste toujours le même : un câblage fiable, durable et le plus discret possible.

Privilégier le bon câble dès le départ

Pour la vidéosurveillance IP, nous déployons systématiquement du câble Cat6 ou, de préférence, du Cat6A. Ce dernier supporte le 10 Gbit/s et offre une marge confortable pour le PoE comme pour les futures montées en débit. Dans un immeuble ancien, où l'on ne souhaite surtout pas avoir à recâbler dans cinq ans, ce surdimensionnement initial est un investissement rentable. Pour les cheminements extérieurs (cour, façade, passage en toiture), nous utilisons du câble à gaine renforcée résistant aux UV et à l'humidité, voire du câble armé lorsque le passage est exposé.

Exploiter les cheminements existants

Avant de percer quoi que ce soit, le réflexe du bon installateur consiste à repérer les passages déjà disponibles. Dans le bâti haussmannien, plusieurs ressources sont fréquemment exploitables :

• Les gaines techniques verticales : les colonnes montantes électriques, les vide-ordures désaffectés ou les gaines de plomberie offrent parfois un passage vertical entre les étages.
• Les conduits de cheminée inutilisés : nombreux dans ces immeubles, ils constituent des verticales naturelles pour relier les combles aux étages inférieurs.

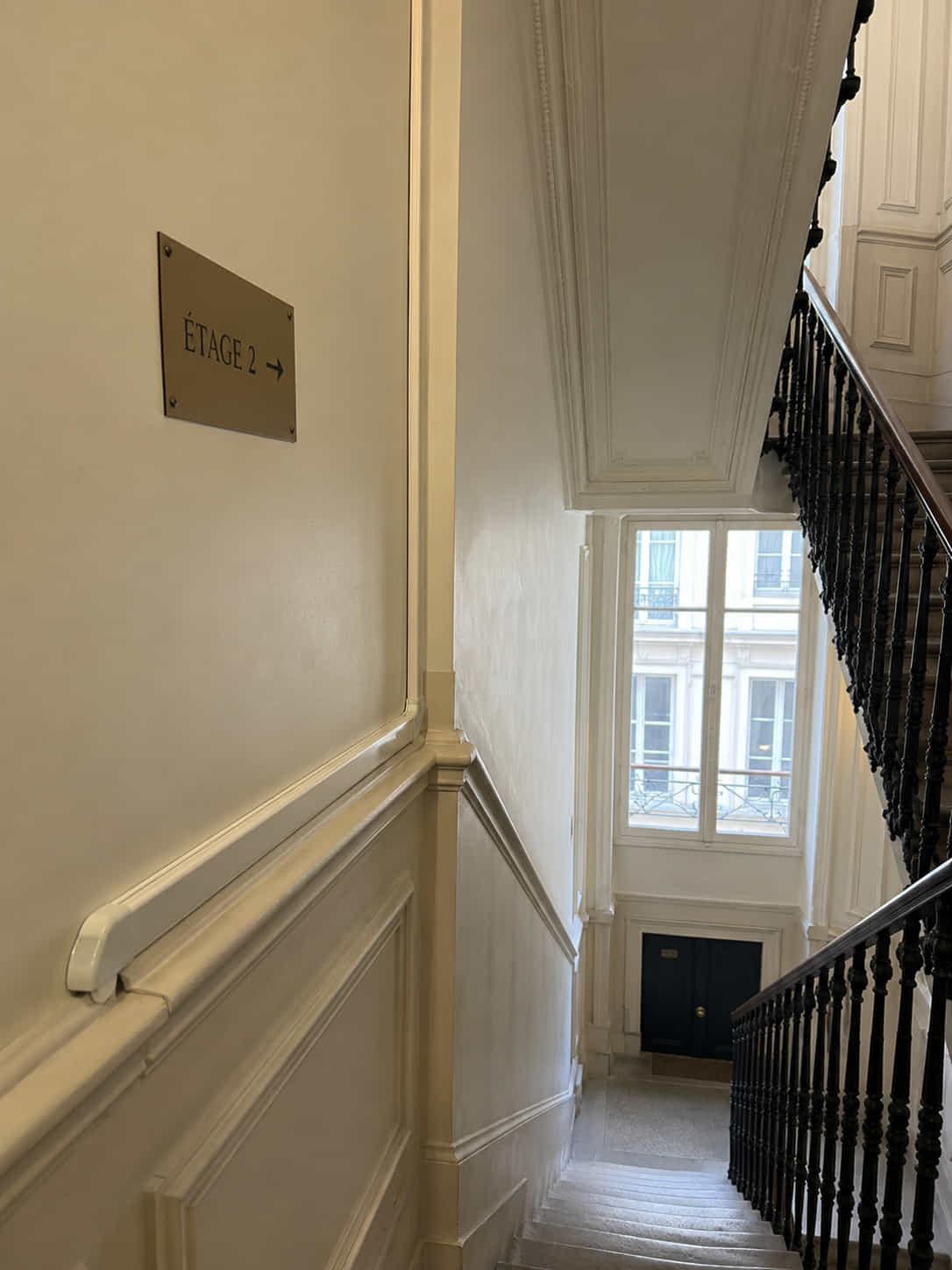

• Les plinthes et goulottes décoratives : sur les paliers, une goulotte de teinte assortie aux boiseries permet un cheminement horizontal discret et entièrement réversible.
• Les façades sur cour : moins exposées au regard que la façade sur rue, elles autorisent souvent un cheminement extérieur en goulotte ou sous moulure factice.

Recourir à la fibre optique pour les longues distances

Lorsque la distance entre le local technique et une caméra dépasse les 100 mètres réglementaires — cas fréquent entre une cave et une caméra de toiture dans un immeuble haut — la fibre optique est la réponse. On déploie alors une liaison fibre entre le local serveur et un switch intermédiaire placé en étage, depuis lequel repartent des liaisons cuivre courtes vers les caméras. Cette architecture en étoile, avec des switchs déportés, résout élégamment le problème de distance tout en limitant le nombre de gros percements verticaux.

Les solutions sans nouveau câblage

Quand le tirage de câble est réellement impossible — façade classée, refus de l'assemblée générale, parquet d'exception — il reste des alternatives :

• Les prolongateurs PoE et répéteurs : ils permettent d'allonger une liaison au-delà de 100 mètres en régénérant le signal et l'alimentation à mi-parcours.
• Les adaptateurs Ethernet sur câble coaxial existant (EoC) : dans un immeuble déjà câblé en coaxial pour la télévision, ces convertisseurs réutilisent l'infrastructure en place pour transporter le flux IP des caméras.
• Le Wi-Fi professionnel maillé : en dernier recours et pour des points isolés, des caméras sur réseau Wi-Fi dédié et sécurisé peuvent dépanner, en gardant à l'esprit que le filaire reste toujours préférable pour la fiabilité du flux vidéo.

Choix du matériel et dimensionnement du réseau PoE

Une fois la stratégie de câblage définie, le choix du matériel détermine la qualité finale de l'installation. Dans un immeuble haussmannien, où chaque mètre de câble se mérite, on ne peut pas se permettre d'erreur de dimensionnement.

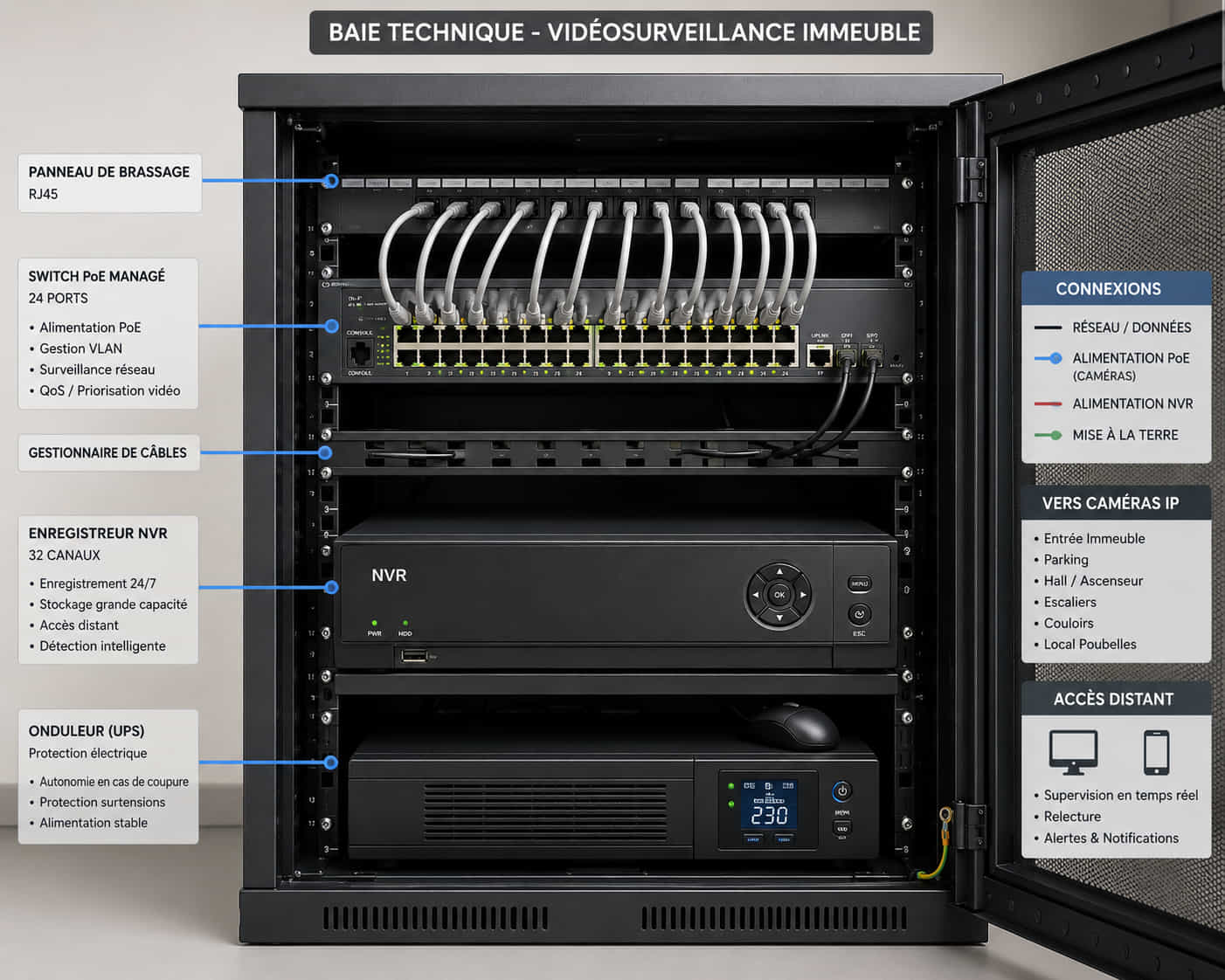

Le switch PoE, cœur du réseau

Le switch PoE alimente l'ensemble des caméras et concentre leurs flux vers l'enregistreur. Son dimensionnement repose sur un calcul précis du budget PoE, c'est-à-dire la puissance totale qu'il peut délivrer simultanément. Une caméra dôme fixe consomme en général 5 à 8 W, mais une caméra motorisée PTZ ou un modèle avec chauffage et projecteur infrarouge puissant peut grimper à 25 W ou plus. Il faut donc additionner les consommations réelles, ajouter une marge de sécurité d'environ 20 %, et vérifier que le budget total du switch couvre l'ensemble. Une erreur classique consiste à choisir un switch dont le nombre de ports suffit, mais dont le budget PoE est saturé dès que toutes les caméras tournent à pleine charge la nuit.

On distingue principalement les standards PoE (802.3af, jusqu'à 15,4 W par port), PoE+ (802.3at, jusqu'à 30 W) et PoE++ (802.3bt, jusqu'à 90 W). Pour la majorité des caméras de surveillance, le PoE+ constitue aujourd'hui le standard de référence.

Caméras et enregistreurs : Hikvision et Dahua

Sur ce type de projet, nous travaillons principalement avec deux fabricants reconnus pour la robustesse de leur matériel et la qualité de leur traitement d'image en basse lumière — un atout précieux dans les cages d'escalier et les cours intérieures souvent sombres.

• Chez Hikvision, les caméras de la gamme AcuSense intègrent une détection intelligente qui distingue les humains et les véhicules des fausses alertes (animaux, feuillages, jeux d'ombre), réduisant drastiquement les notifications inutiles. La technologie ColorVu délivre quant à elle des images couleur même en quasi-obscurité, idéale pour une cour mal éclairée.
• Chez Dahua, la gamme WizSense repose sur le même principe d'analyse par intelligence artificielle embarquée, et la technologie Full-Color assure une restitution couleur nocturne de haute qualité.

Côté enregistrement, un NVR Hikvision ou Dahua avec ports PoE intégrés peut suffire pour un petit immeuble (jusqu'à 8 ou 16 caméras), en simplifiant le câblage puisque l'enregistreur fait alors office de switch PoE. Pour les ensembles plus importants, on dissocie le NVR et un ou plusieurs switchs PoE managés, ce qui offre davantage de souplesse et permet de segmenter le réseau.

Sécuriser et segmenter le réseau

Un point trop souvent négligé : un réseau de vidéosurveillance doit être isolé du réseau bureautique ou résidentiel. La mise en place d'un VLAN dédié aux caméras cloisonne les flux, réduit la surface d'attaque et évite qu'une caméra compromise ne serve de porte d'entrée vers le reste de l'infrastructure. C'est une bonne pratique de cybersécurité que l'ANSSI recommande pour tout système connecté, et que nous appliquons systématiquement sur nos installations professionnelles.

Méthode terrain, conformité et cas pratique francilien

La réussite d'une installation dans l'ancien tient autant à la rigueur de la préparation qu'à la qualité du matériel. Voici la manière dont nous procédons, étape par étape.

L'étude de site, étape non négociable

Avant tout devis sérieux, un technicien se déplace pour relever les points de vue à couvrir, identifier les cheminements possibles, mesurer les distances réelles et repérer l'emplacement du futur local technique. C'est lors de cette visite que se décide l'architecture du réseau : nombre de switchs, recours ou non à la fibre, points de percement. Sur le bâti ancien, sauter cette étape revient à découvrir les mauvaises surprises en plein chantier — donc à exploser le budget.

Respecter le cadre réglementaire et la copropriété

Installer des caméras dans un immeuble engage plusieurs niveaux de conformité :

• Vote en assemblée générale : toute installation dans les parties communes (hall, escalier, cour, façade) doit être approuvée par les copropriétaires, généralement à la majorité de l'article 25 de la loi de 1965.
• Respect du RGPD et des recommandations de la CNIL : les caméras ne doivent pas filmer l'intérieur des logements ni les portes palières de manière individualisée, et l'information des occupants et visiteurs par affichage est obligatoire.
• Durée de conservation des images : elle doit être proportionnée, le plus souvent limitée à un mois maximum, avec un accès restreint aux seules personnes habilitées.
• Voie publique : une caméra qui filmerait au-delà de la copropriété, sur le trottoir ou la rue, relève d'un régime d'autorisation préfectorale spécifique.

Retour de chantier : une copropriété du 9e arrondissement

Pour illustrer concrètement, voici une intervention menée l'an dernier dans un bel immeuble haussmannien du 9e arrondissement de Paris, près de la rue des Martyrs. Le syndic souhaitait sécuriser le hall d'entrée, la cour intérieure et l'accès aux caves, après une série d'intrusions et de dégradations sur les boîtes aux lettres. Le bâtiment, classé en zone de protection du patrimoine, interdisait tout percement visible en façade sur rue.

Notre étude a abouti à une architecture en deux niveaux. Au sous-sol, nous avons installé le NVR et un switch PoE+ managé dans l'ancien local du gardien. La liaison vers les étages a emprunté une colonne technique électrique désaffectée, repérée lors de la visite, ce qui nous a évité la moindre saignée dans les parties nobles. Une liaison fibre optique a relié le sous-sol à un mini-switch déporté dissimulé dans les combles, d'où repartait une courte liaison cuivre vers une caméra de surveillance de cour. Pour le hall, une caméra Hikvision ColorVu a été posée en applique discrète, avec un cheminement en goulotte teinte bronze épousant une moulure existante.

Résultat : cinq caméras posées en deux jours et demi, sans aucune intervention sur la façade sur rue, et une assemblée générale convaincue par la discrétion de la solution. Le syndic a particulièrement apprécié de pouvoir consulter les images à distance via l'application mobile, tout en restant pleinement conforme aux exigences de la CNIL grâce à l'affichage informatif posé à chaque entrée.

Pour approfondir le cadre légal, la CNIL publie des fiches pratiques détaillées sur la vidéoprotection des immeubles et des lieux accueillant du public. Les bonnes pratiques de sécurisation des équipements connectés sont quant à elles documentées par l'ANSSI.

Conclusion

Équiper un immeuble haussmannien en vidéosurveillance n'a rien d'impossible : c'est avant tout une affaire de méthode. Les contraintes du bâti ancien — murs épais, absence de gaines, décors protégés, règles de copropriété — imposent une approche bien plus fine que dans le neuf, mais elles trouvent toujours une réponse pour qui maîtrise les techniques de câblage adaptées : exploitation des cheminements existants, recours à la fibre pour les longues distances, switchs PoE correctement dimensionnés et réseau sécurisé. La clé reste l'étude de site préalable, qui transforme un chantier potentiellement chaotique en une installation propre, durable et conforme. C'est précisément ce travail d'anticipation que nous mettons au service des copropriétés et des particuliers d'Île-de-France.

FAQ — Questions fréquentes sur le câblage vidéosurveillance en immeuble haussmannien
